Sostituzione della valvola a rotativa EW di guardia turbina GR1 con una valvola a farfalla DN2200 PN8 e per esteso, fornitura, trasporto e posa di
Oggetto principale del lavoro:
Fornitura dei seguenti componenti, saldati, lavorati e verniciati secondo disegni e specifiche del Cliente:
N.4 Imbocco per alloggiamento turbina, Ø 5300 altezza 220 mm
N.4 Anello movimentazione pale direttrici, Ø 4690 / 2820 x 1610 mm
N.4 Anello di tenuta interno, Ø 2053 / 990 x 615 mm
N.4 Anello di scarico, Ø 3405 / 2780 x 2183 mm

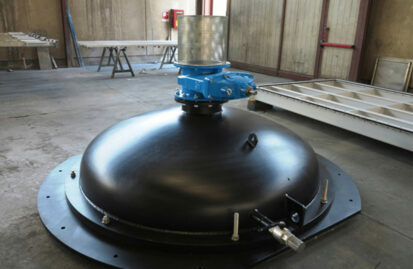

Fornitura di un fondo bombato realizzato appositamente per chiudere momentaneamente lo scarico di fondo della Diga di La Stua, permettendo la manutenzione delle opere elettromeccaniche a valle.
I sommozzatori sono stati supportati e guidati nell’installazione del fondello e del relativo gargame posti a -19 metri ( -24 msw) sotto il livello del bacino.
Fornitura dei seguenti componenti:
N.1 Fondello a fondo bombato pseudo-ellittico in S275J0 dotato di gancio di sollevamento, flangia DN300 per saracinesca di by-pass e tubo di sfiato per l’aria
N.1 Telaio di controtenuta in acciaio S355J0
N.1 Saracinesca DN300 PN10 a corpo piatto in ghisa

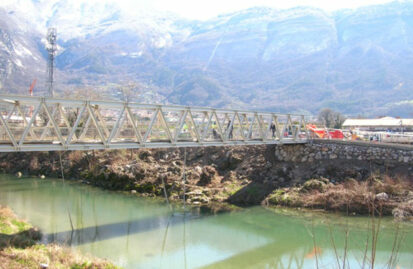

Fornitura di una passerella ciclopedonale metallica, realizzata con profilati in acciaio S235, e parapetti metallici ricavati da profilati in acciaio S275.
Caratteristiche principali:
Lunghezza 42 m
Larghezza 3,64 m
Altezza 2,75 m
Peso (esclusa pavimentazione) ca. 30.000 kg

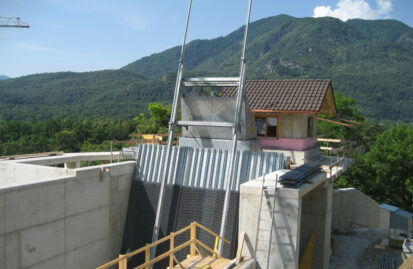

Fornitura e posa in opera di uno sgrigliatore fisso ed uno semovente.
Sgrigliatore fisso a pettine con griglia costruito, testato e installato da CAMU in Italia.
Movimentazione oleodinamica.
Nastro trasportatore automatico per il recupero e deposito in cassoni del materiale sgrigliato.
Quadro elettrico di comando e automatismo con differenziale di livello ad ultrasuoni.

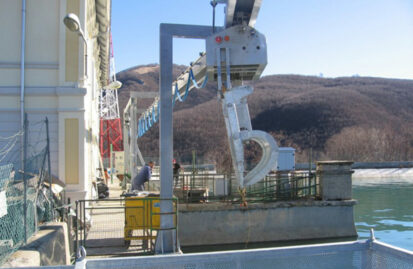

Sgrigliatore semovente a fune, con benna a chiusura oleodinamica.
Sostituzione del sistema di movimentazione di n.4 paratoie, dimensioni 23×3,5 m.
Fornitura e posa in opera di:
N.1 Pancone per vasca di scarico turbina
Altezza netta: 1500 mm
Larghezza netta: 3500 mm
Tenuta: su quattro lati
Carico idrostatico massimo: 2000 mm
N.1 Pancone per vasca di scarico valvola dissipatrice
Altezza netta: 1500 mm
Larghezza netta: 1900 mm
Tenuta: su quattro lati
Carico idrostatico massimo: 2000 mm

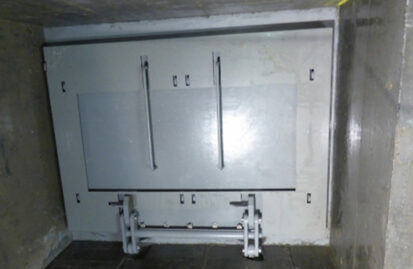

N.1 Porta stagna per nuovo cunicolo d’accesso
Altezza netta: 1250 mm
Larghezza netta: 800 mm
Carico idrostatico massimo: 68 m

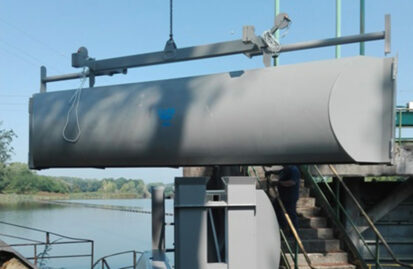

Progettazione, costruzione e installazione di N. 4 panconi da 7.3 mt x 1.5 mt cad sovrapponibili.
L’intero intervento è stato effettuato con bacino pieno e perciò rilievi, installazione e test sono stati effettuati con tecnici OTS subacquei.
Fornitura e posa in opera delle opere elettromeccaniche dell’impianto idroelettrico così formate:
Turbine
N.1 Turbina Kaplan biregolante da 250 kW completa di alternatore asincrono
Apparecchiature elettromeccaniche
N.1 Valvola a farfalla DN1400 PN6
N.1 Paratoia antialluvionale oleodinamica
N.1 Griglia di imbocco
N.2 Panconi di monte
N.1 Paratoia di sbarramento a ventola da 12 mt
Fornitura in opera di una coclea per la produzione di energia elettrica con i seguenti dati caratteristici:
Diametro coclea: 3.0 m
Lunghezza totale: 7.2 m
Potenza generatore: 55kW
Fornitura in opera di una coclea per la produzione di energia elettrica con i seguenti dati caratteristici:
Portata nominale 1.0 m^3/s
Salto: 7.88 m
Diametro coclea: 1.80 m
Lunghezza totale: 16.9 m
Potenza generatore: 60kW
Con i seguenti accessori:
Paratoia di macchina oleodinamica
Paratoia di sicurezza a clapet con contrappeso
Griglia
Centralina oleodinamica

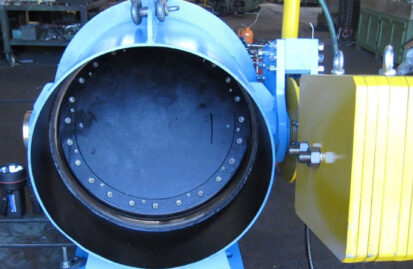

Fornitura di n.1 valvola a farfalla DN 1400 PN 6 in acciaio elettrosaldato verniciata con ciclo epossidico con lente a doppia eccentricità e tenuta in elastomero. Nella fornitura è compreso anche il giunto di smontaggio a 3 flange.
L’azionamento avviene mediante un servomotore oleodinamico che agisce su uno dei perni, mentre la chiusura è a mezzo contrappeso.
Caratteristiche principali:
Diametro nominale 1400 mm
Angolo di chiusura 90°
Pressione nominale 6 bar
Pressione collaudo secondo norme UNI EN 12266-1
Distinta dei materiali:
Corpo valvola: S355J2
Lente valvola: Acciaio monolitico S355J2
Perni valvola: Acciaio AISI 420 Bonificato
Boccole: materiale autolubrificante Fibrorinforzata TENMAT FEROFORM T814
Superfici sedi di tenuta: AISI 304
Fornitura dei seguenti componenti:
N.1 Valvola a farfalla DN 1200 PN 4.2 in acciaio elettrosaldato verniciata con ciclo epossidico con lente a doppia eccentricità e tenuta in elastomero. Nella fornitura è compreso anche il giunto di smontaggio a 3 flange.
N.1 Corpo con lente con chiusura a contrappeso
N.1 By pass in acciaio inox
N.1 Palmola di sovravelocità con corpo in acciaio inox DN150 PN6
N.1 Centralina oleodinamica
N.1 Quadro elettrico
Caratteristiche principali:
Diametro interno flangia a monte: 1300 mm
Carico idrostatico massimo su valvola: 32 m
Diametro otturatore: 1200 mm
Diametro interno flangia a valle: 1200 mm
Corpo valvola e coperchio laterale: S355J2
Lente valvola: S355J0
Perni valvola (albero folle e motore): Acciaio AISI 420 bonificato
Boccole: autolubrificanti Fibrorinforzata TENMAT FEROFORM T814
Superfici sedi di tenuta: AISI 304
Fornitura e montaggio Valvola a farfalla DN900.
