Griglie e Sgrigliatori

Le Griglie e Sgrigliatori

Lo sgrigliatore è un dispositivo elettromeccanico automatico che rimuove i detriti accumulati contro una griglia.
È un complemento indispensabile nella vasca di carico della condotta forzata della centrale idroelettrica.

In genere è azionato da cilindri oleodinamici che muovono un pettine montato su un braccio incernierato ad una estremità. Il pettine che in un primo tempo viene allontanato dalla griglia e calato in acqua fino alla finecorsa, in un secondo momento viene avvicinato alla griglia e risollevato facendolo correre lungo la stessa.

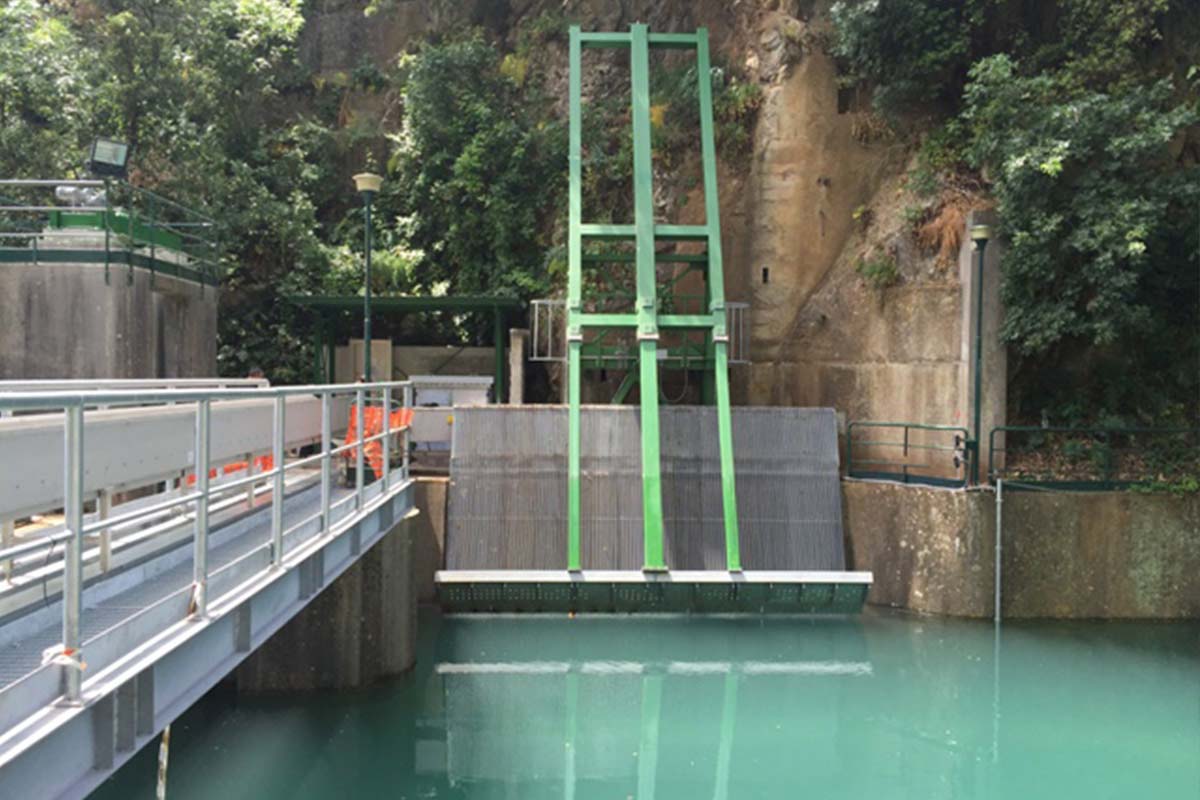

Griglia realizzata da Camu Lenzi

L'efficienza automatizzata per una pulizia impeccabile

Il Pettine

Il pettine è costituito da una serie di rebbi, che impegnano gli spazi tra le barre che formano la griglia. Lo sgrigliato (ovvero la massa dei detriti) è sollevato fino alla testa della griglia e scaricato in una canaletta o su un nastro trasportatore. Tali sistemi di evacuazione detriti trasportano il materiale sgrigliato in vasche di recupero o container per un facile trasporto e smaltimento.

Gli altri tipi di sgrigliatori, montati con strutture semoventi su rotaie, o costituiti da una catena dentata, si dividono in sgrigliatori a corsa attiva e sgrigliatori a corsa passiva. I primi svolgono lavoro di pulizia dall’alto verso il basso portando tutto il materiale fino in fondo, tramite una benna con valve mobili, serrando la benna e salendo con il materiale sgrigliato.
Gli sgrigliatori a corsa passiva invece eseguono la corsa discensionale a vuoto (allontanati dalla griglia, si avvicinano alla griglia sul fondo ed eseguono la corsa di risalita pulendo tramite un pettine).

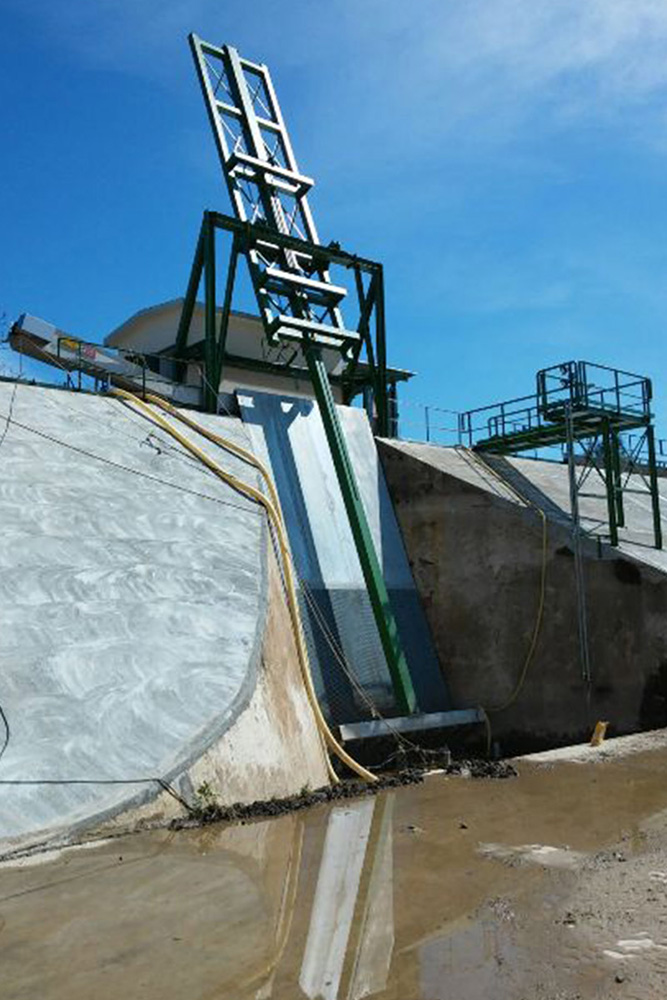

Camu Lenzi - Griglia a Pettine

Sgrigliatore a benna CAMU

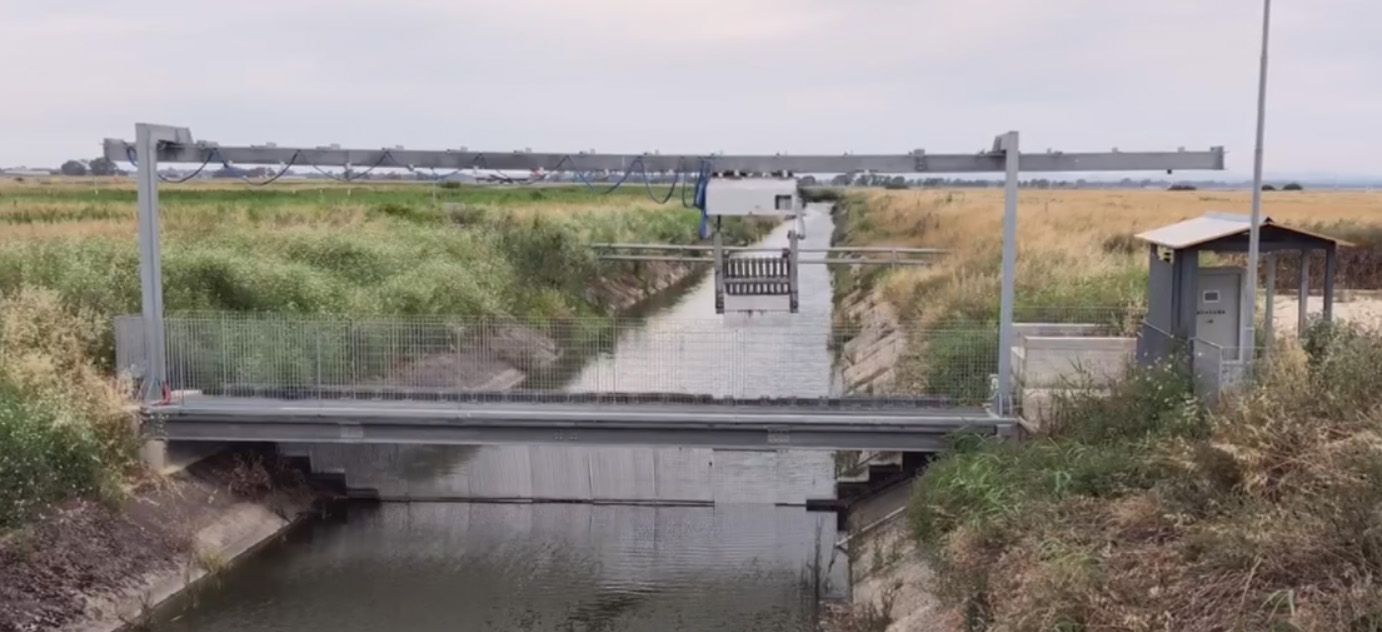

Sgrigliatore a Griglia realizzato da Camu Lenzi

Lo sgrigliatore di marchio CAMU è costituito da una griglia di filtrazione, un carrello sgrigliante e da una monorotaia dove lo sgrlgiatore può muoversi.

Il principio di funzionamento è estremamente semplice quando funzionale: il pettine in acciaio con contropettine a valva ha la funzione di asportare il materiale lungo la griglia durante la manovra di discesa del pettine stesso. Una volta calato autamaticamente sul fondo della griglia si richiude contro il contropettine quindi si solleva, e trasla orizzontalmente attraverso monorotaia per depositare il materiale nel cassone di raccolta mediante l’apertura della valva

Per queste operazioni il pettine è munito di martinetti oleodinamici, a doppio effetto, per apertura e chiusura della valva, funi metalliche di sostegno avvolte su due tamburi azionati da motoriduttore, installati su carrello autonomo scorrevole sulla monorotaia.
