Ripristino funzionale scarichi di fondo Diga di Roccasparvera


Ripristino funzionale scarichi di fondo Diga di Roccasparvera

Oggetto principale del lavoro:
L’intervento è consistito nell’adeguamento meccanico delle due paratoie di scarico di fondo, piane a strisciamento, misurano 3,95m x 3,69m  ed in particolare in:

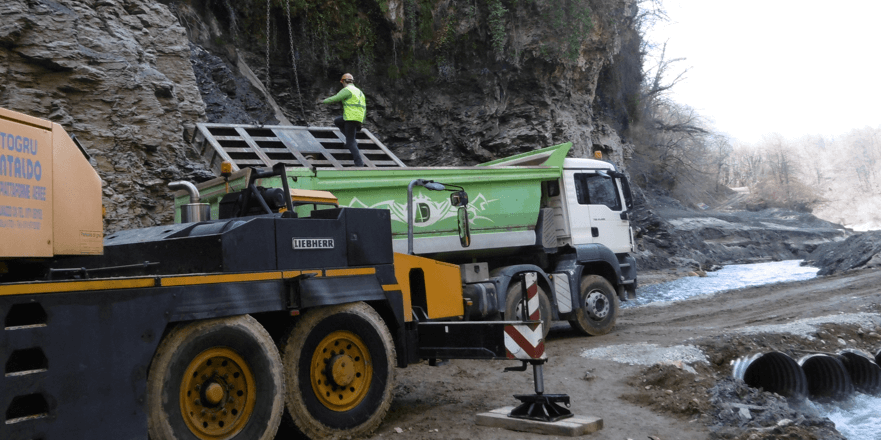

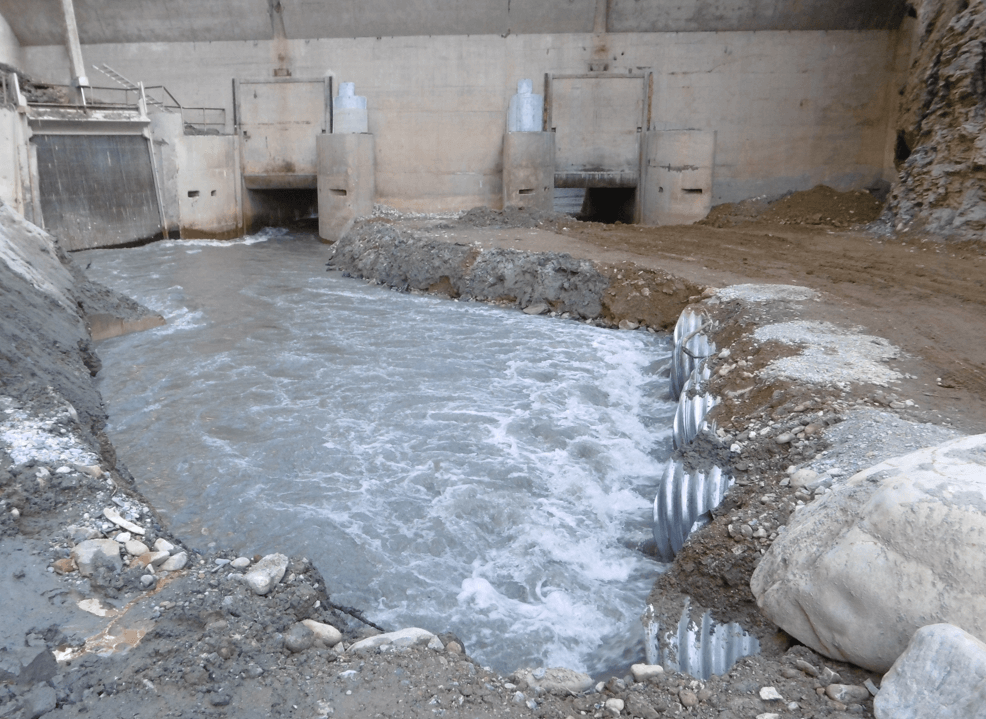

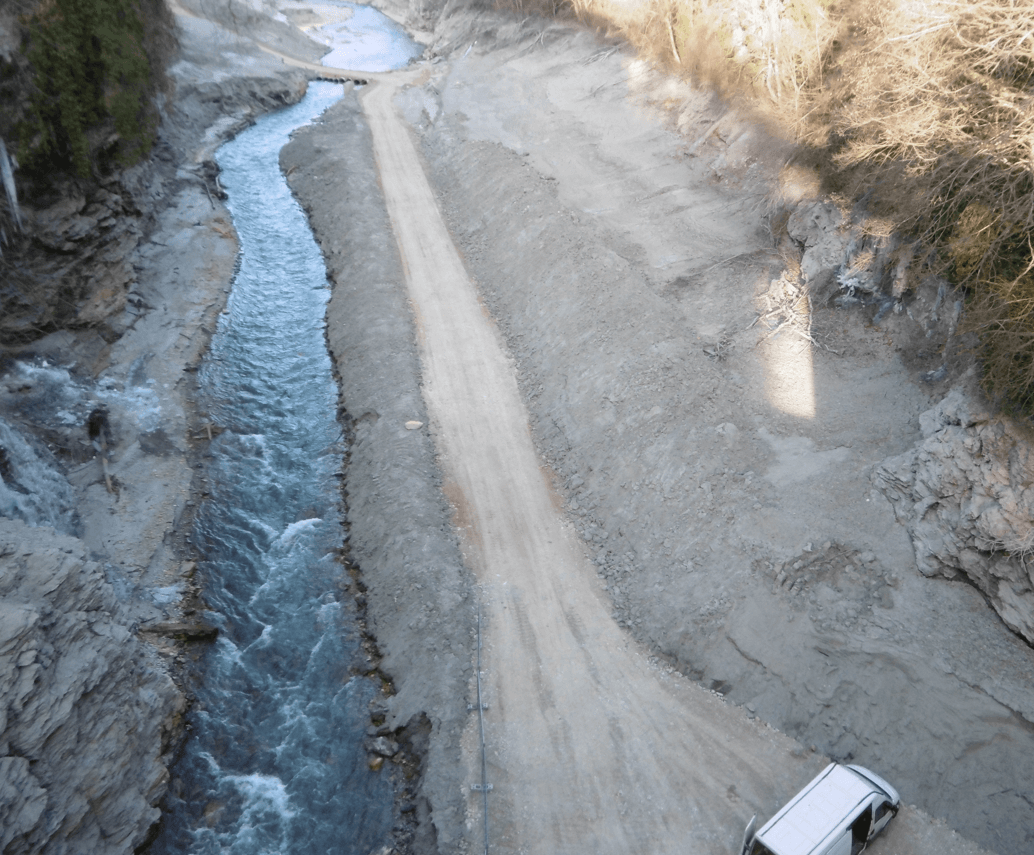

    • Realizzazione pista di accesso in alveo e tura, spostamento e rifacimento con smantellamento a fine intervento

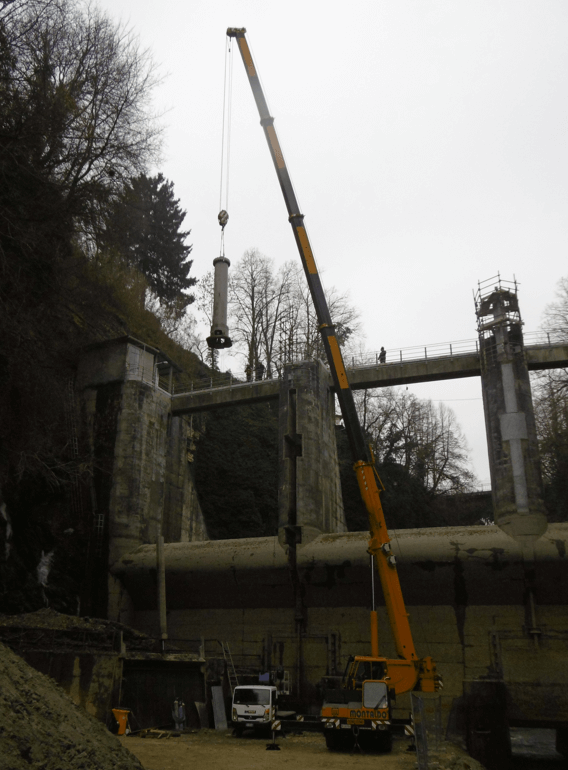

    • Smontaggio paratoie in due fasi con lavorazioni e successivo rimontaggio

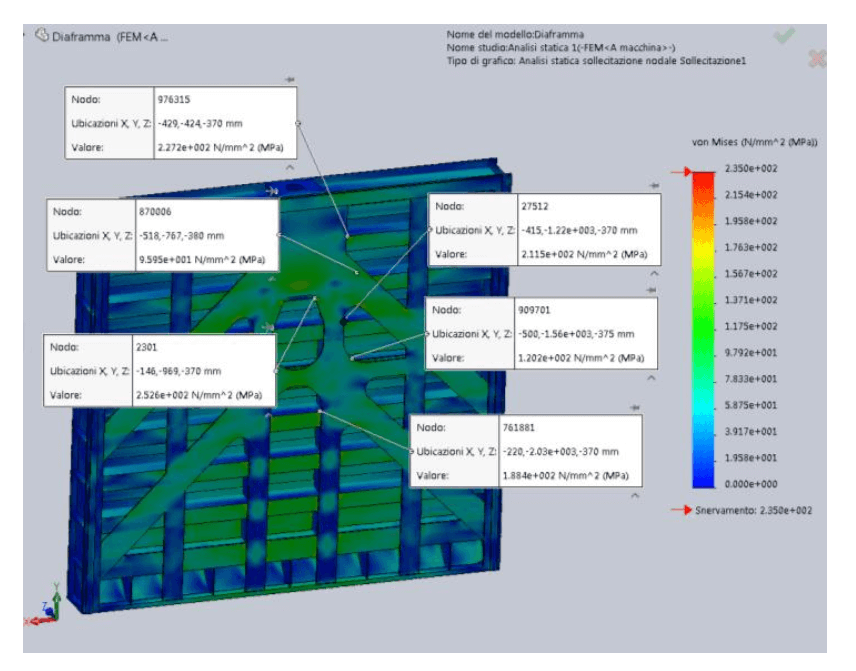

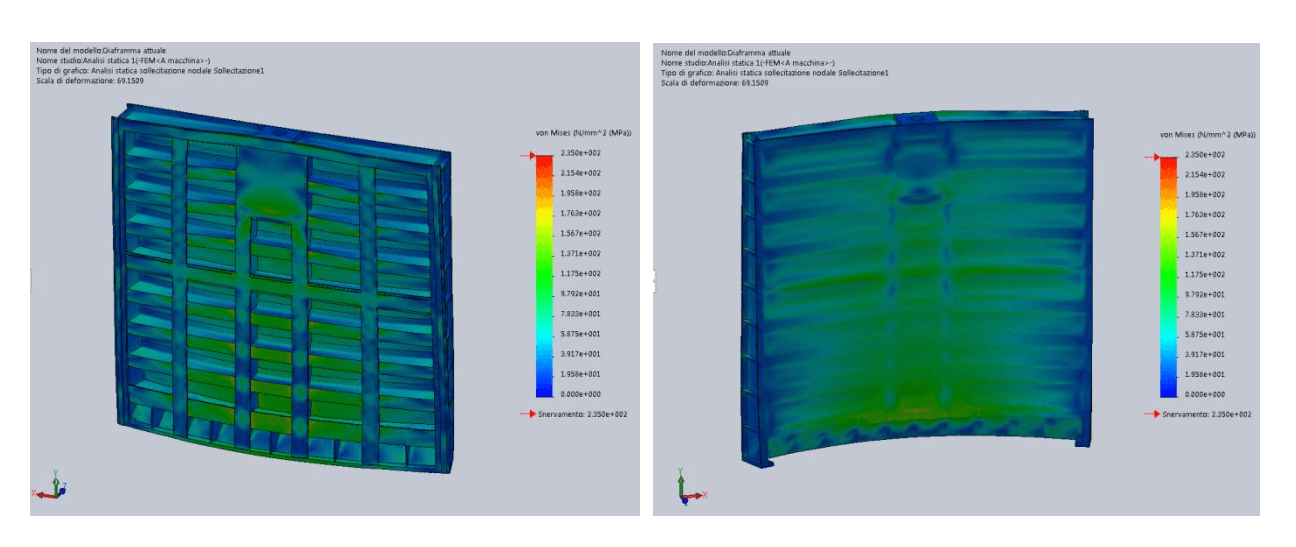

    • Rilievo dimensionale con esecuzione di Controlli Non Distruttivi su diaframma in officina
    • Sabbiatura delle superfici al grado SA2½
    • Riporti di materiale tramite saldatura e successiva molatura e ripristino superfici degradate
    • Ripristino totale delle tenute e delle guide laterali e anteriori

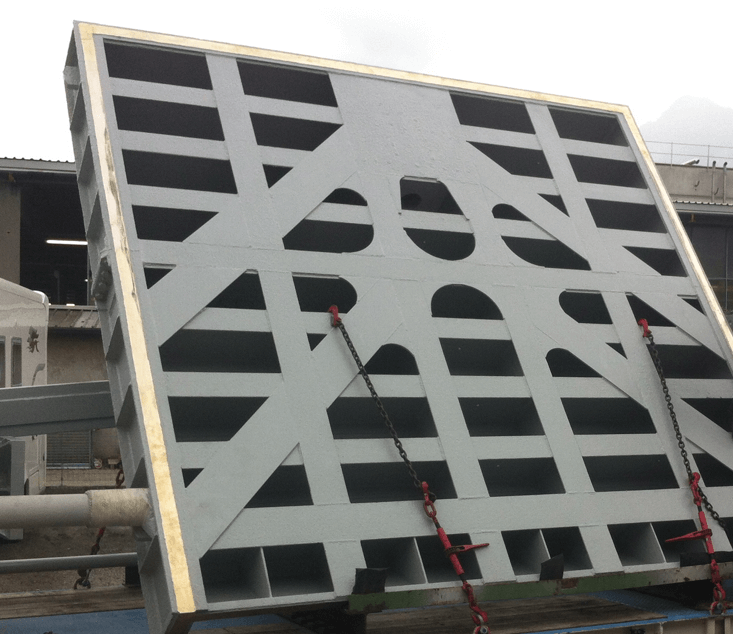

    • Verniciatura delle paratoie

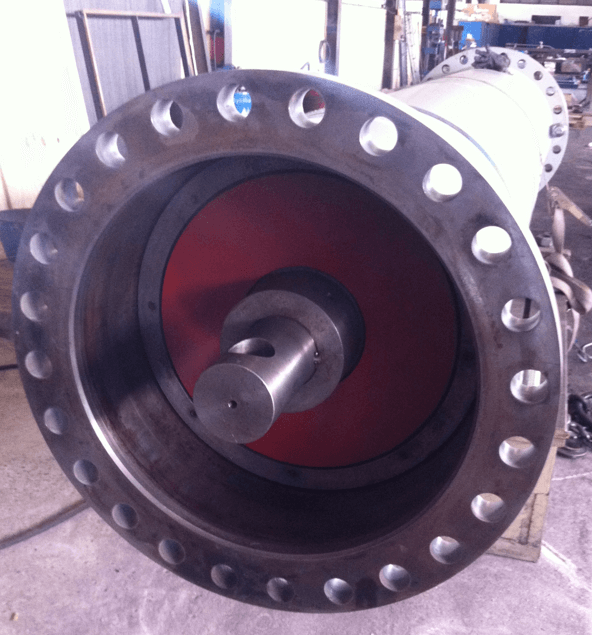

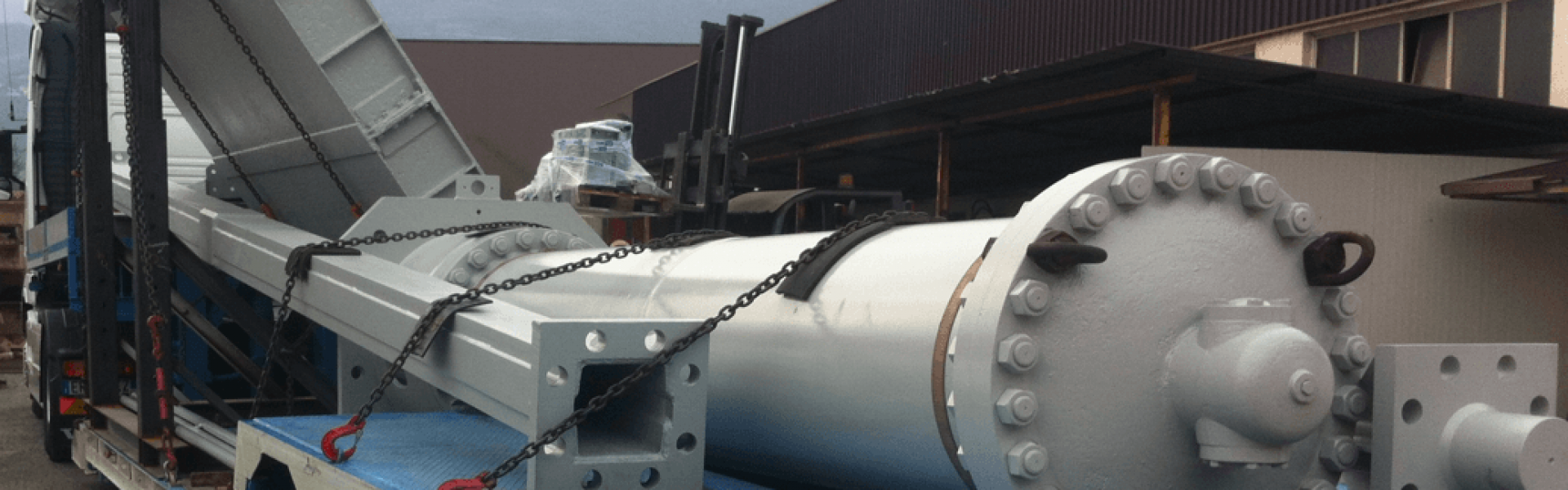

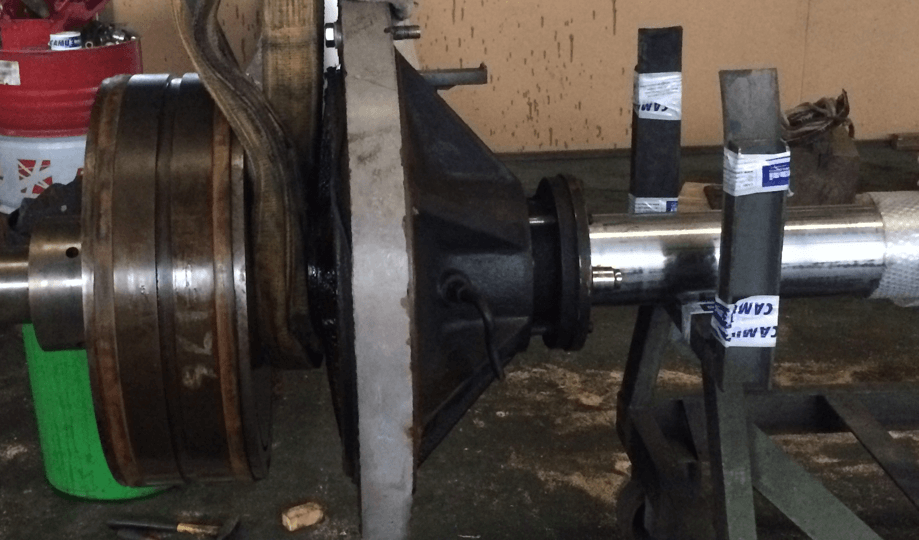

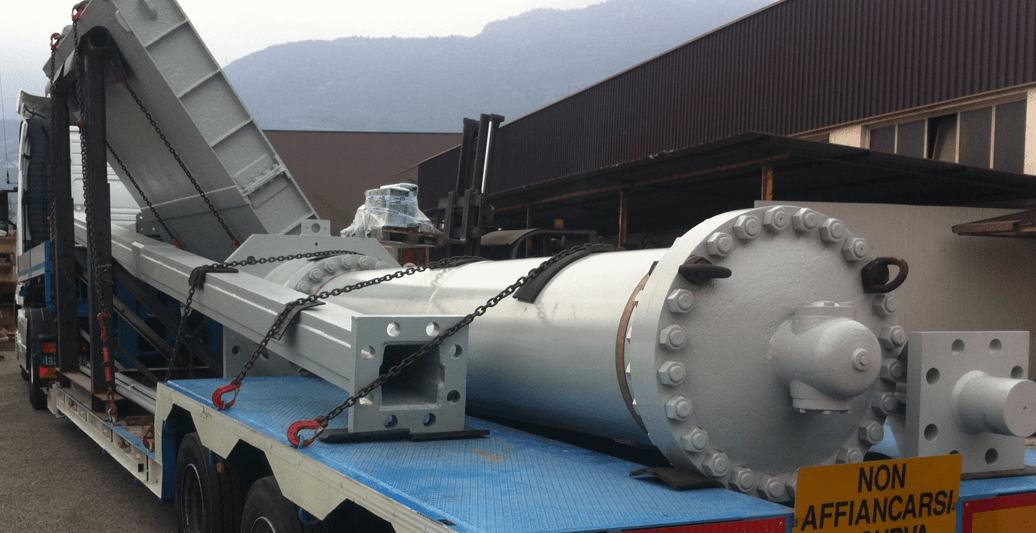

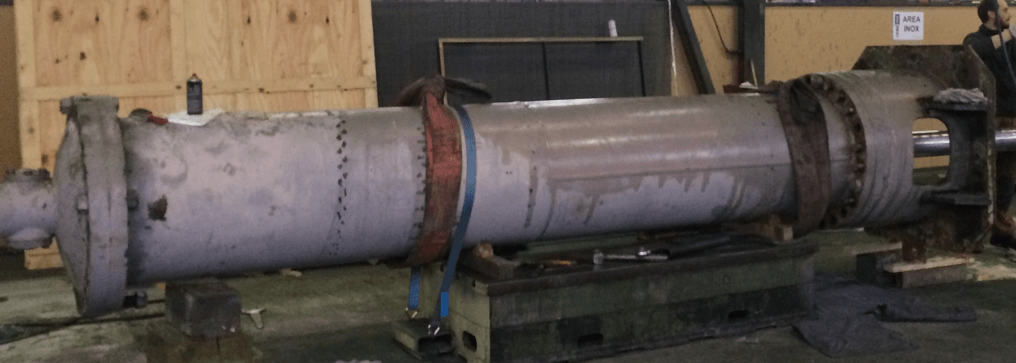

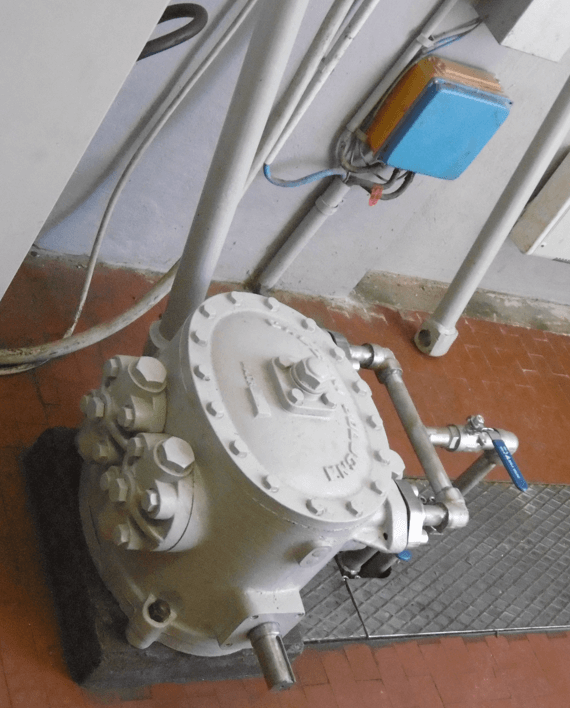

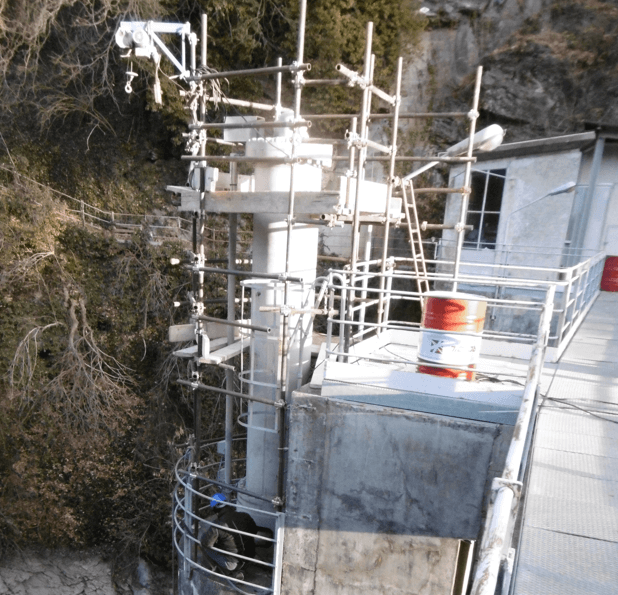

    • Revisione  servomotore in officina con pulizia interna seguita da una revisione completa e dal rifacimento della guarnizione interna e delle tenute inferiori e verniciatura finale
    • Revisione, CND e riverniciatura aste comando L 25m
    • Revisione gargami con rilievo dimensionale, riporti di materiale tramite saldatura e successiva molatura per ripristinare le superfici degradate previa sabbiatura e verniciatura finale

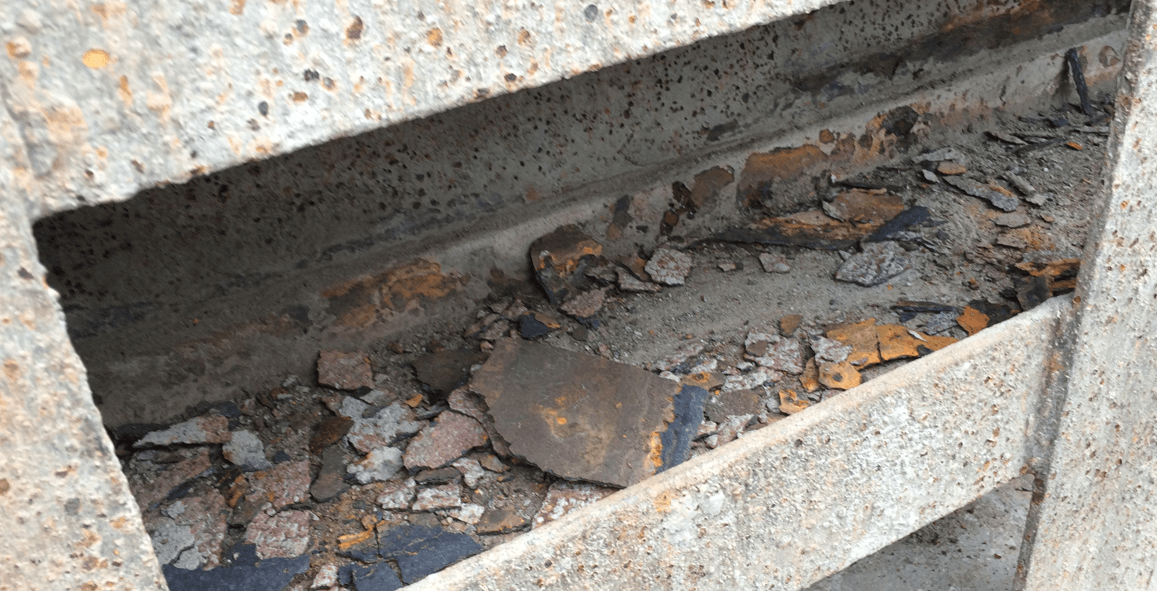

    • Revisione vani di scarico con iniezioni di adeguato materiale cementizio per intasare eventuali vuoti tra il rivestimento e la struttura della diga, riporti di materiale tramite saldatura e successiva molatura per ripristinare le superfici, sostituzione delle parti particolarmente degradate con fornitura di nuove lamiere di adeguato spessore da saldare alle parti già in opera e sabbiatura e verniciatura finale

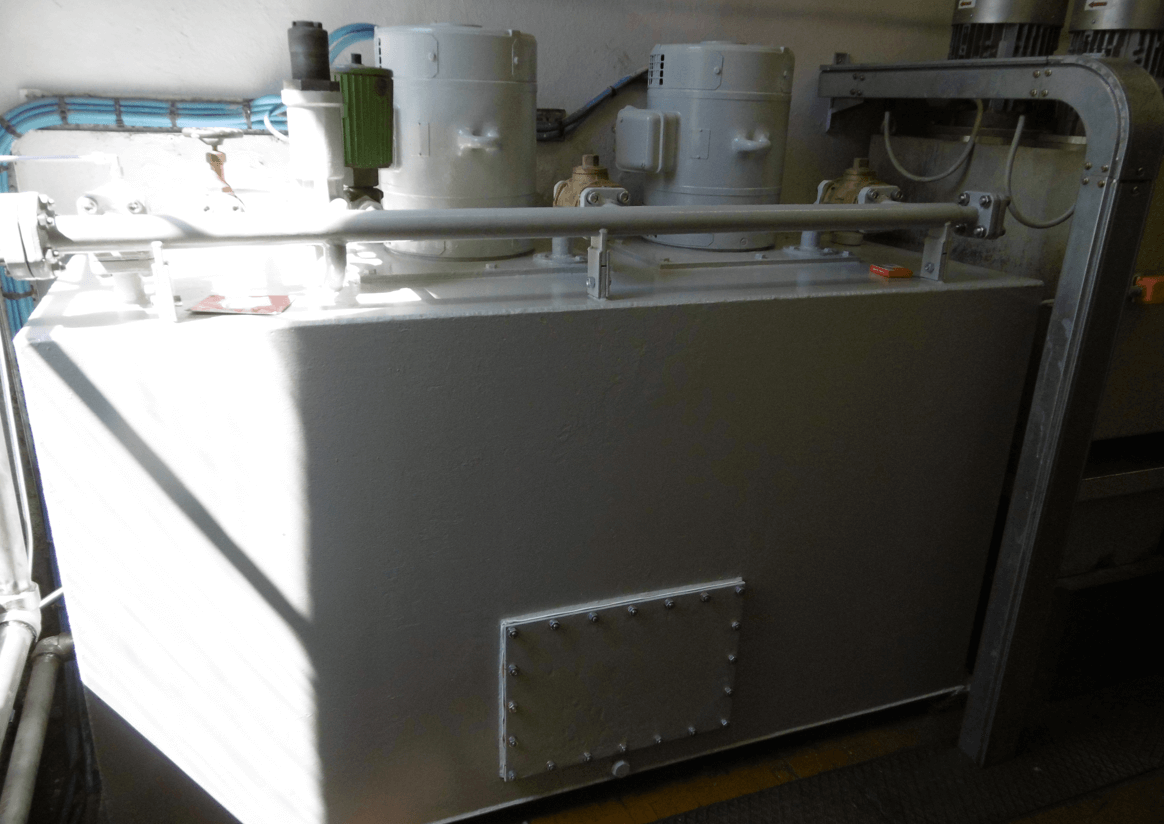

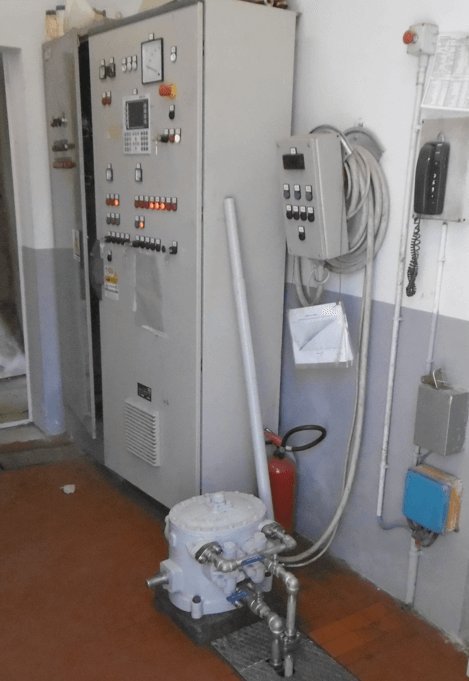

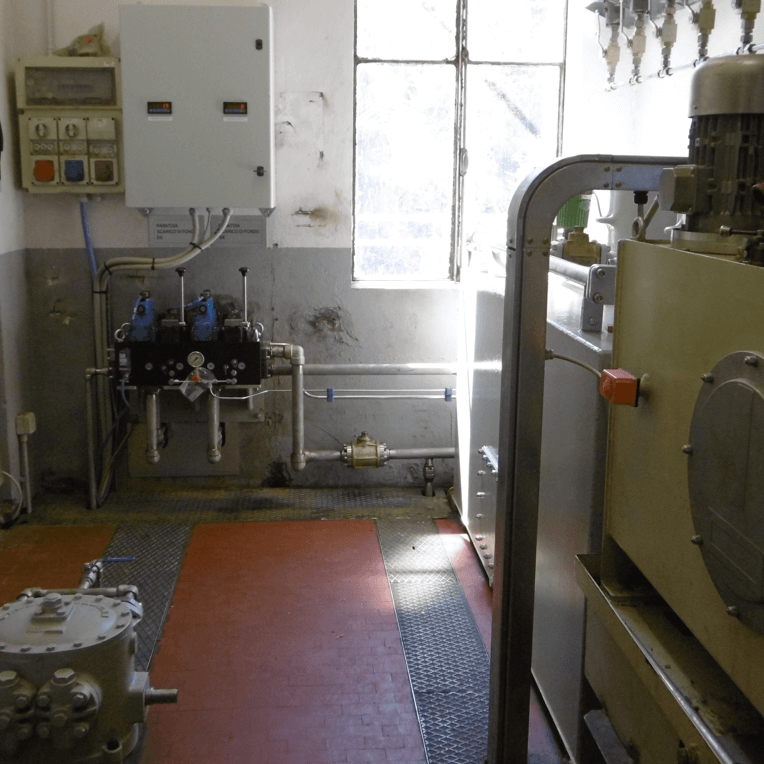

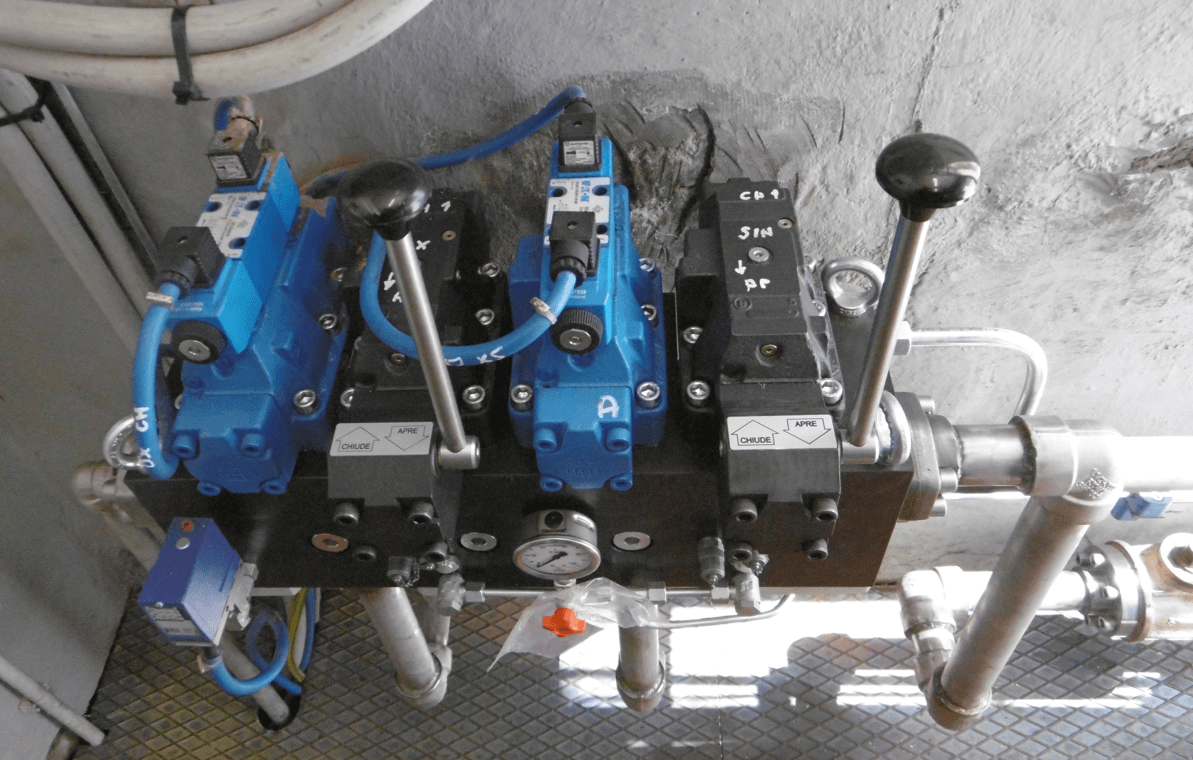

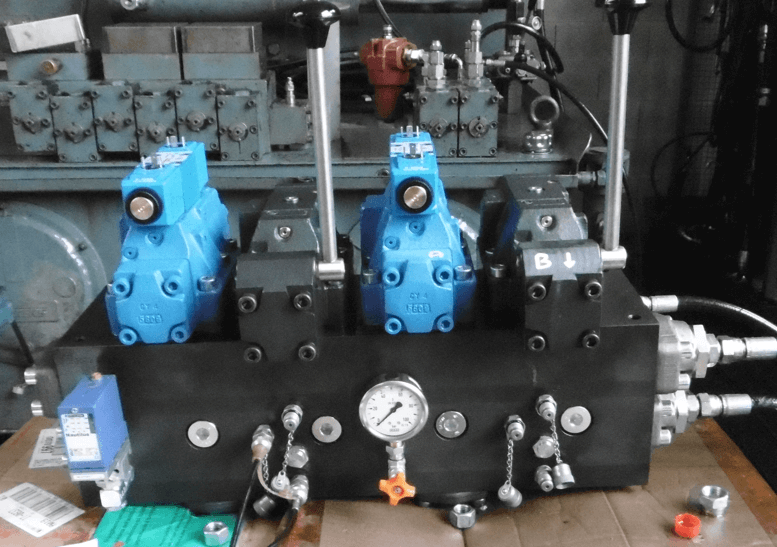

    • Revisione centralina oleodinamica con svuotamento completo dell’olio minerale contenuto nella centralina, nelle tubazioni e nei servomotori, smaltimento dell’olio estratto pulizia e manutenzione di tutti i componenti della centralina, sostituzione delle due elettrovalvole di comando con altre di moderna concezione, riempimento del sistema con olio di nuova fornitura
    • Installazione di un nuovo display digitale riportante in tempo reale il grado di apertura di ciascuna paratoia comprensivo di fornitura e posa del display tra cui la derivazione dei segnali in partenza dalla zona dei pistoni, la fornitura e posa dei cavi di trasmissione del segnale
    • Prove e rientro in esercizio del sistema

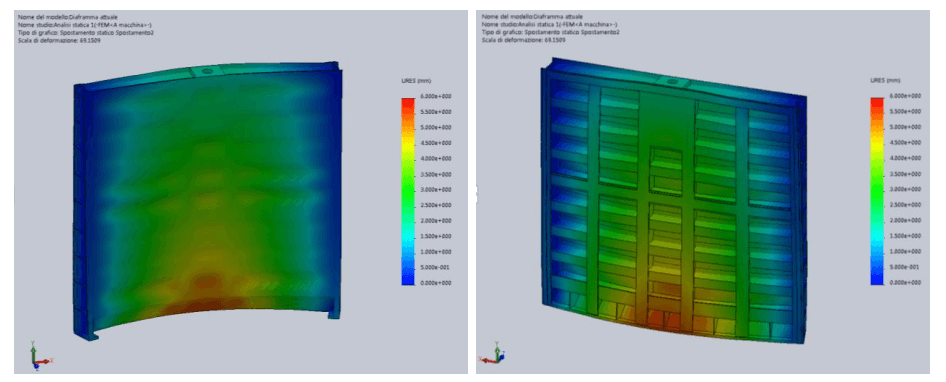

    • Ingegneria e CND
