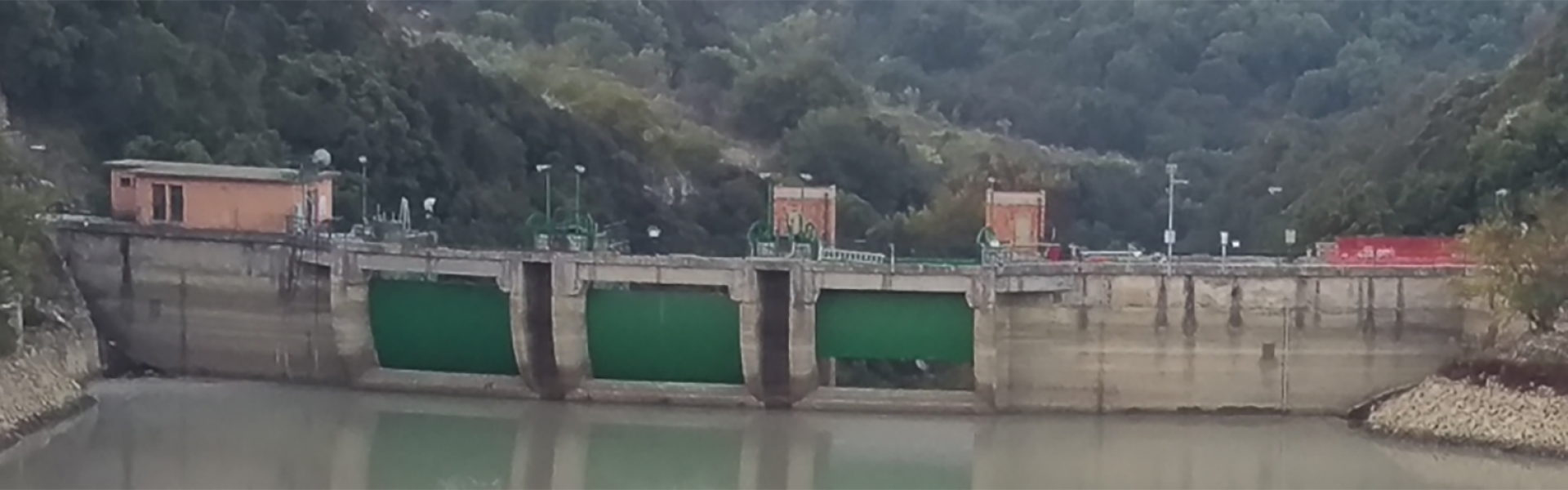

Adeguamento organi idraulici Diga di Gammauta


Adeguamento organi idraulici Diga di Gammauta

Oggetto principale del lavoro:

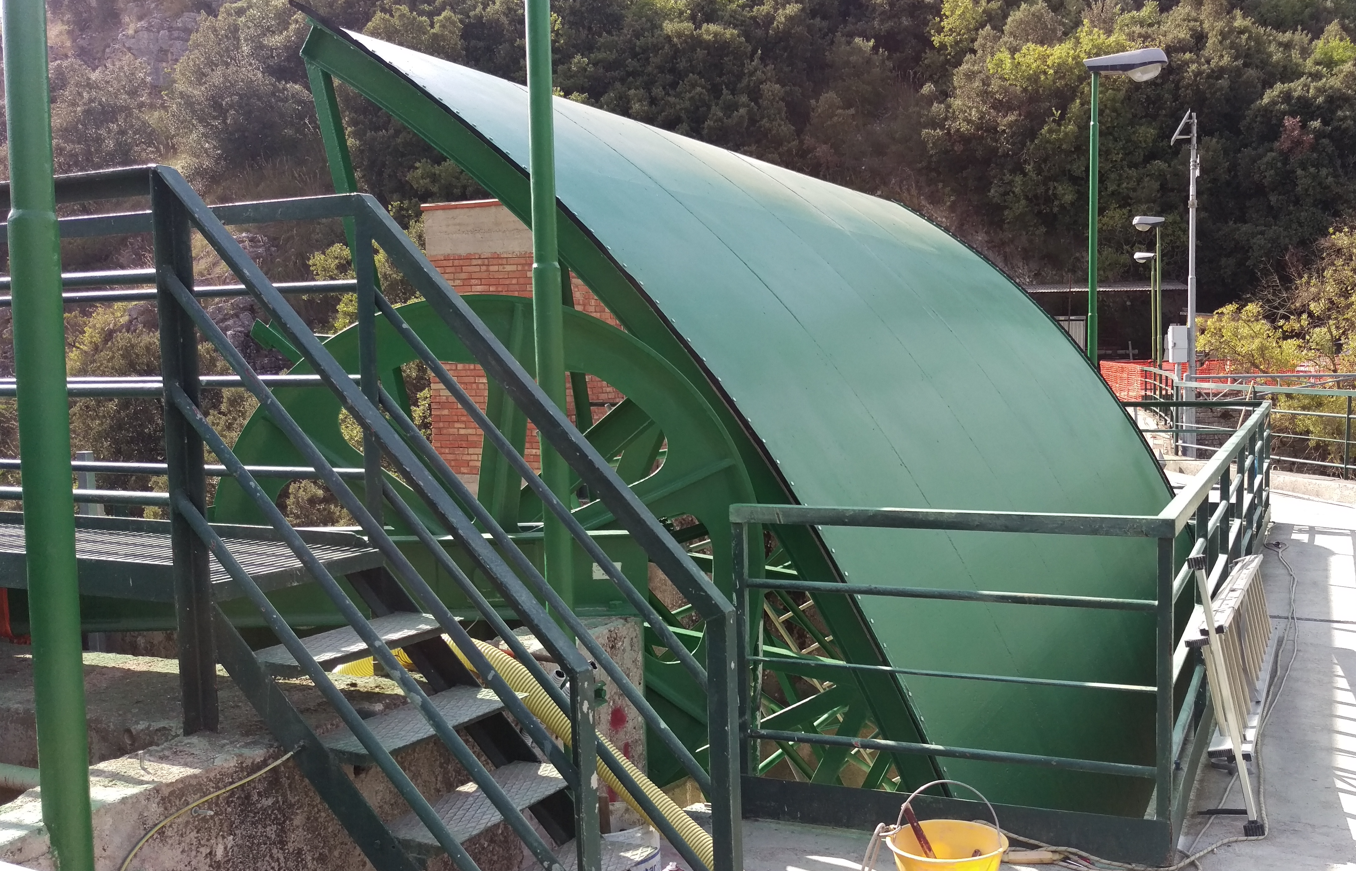

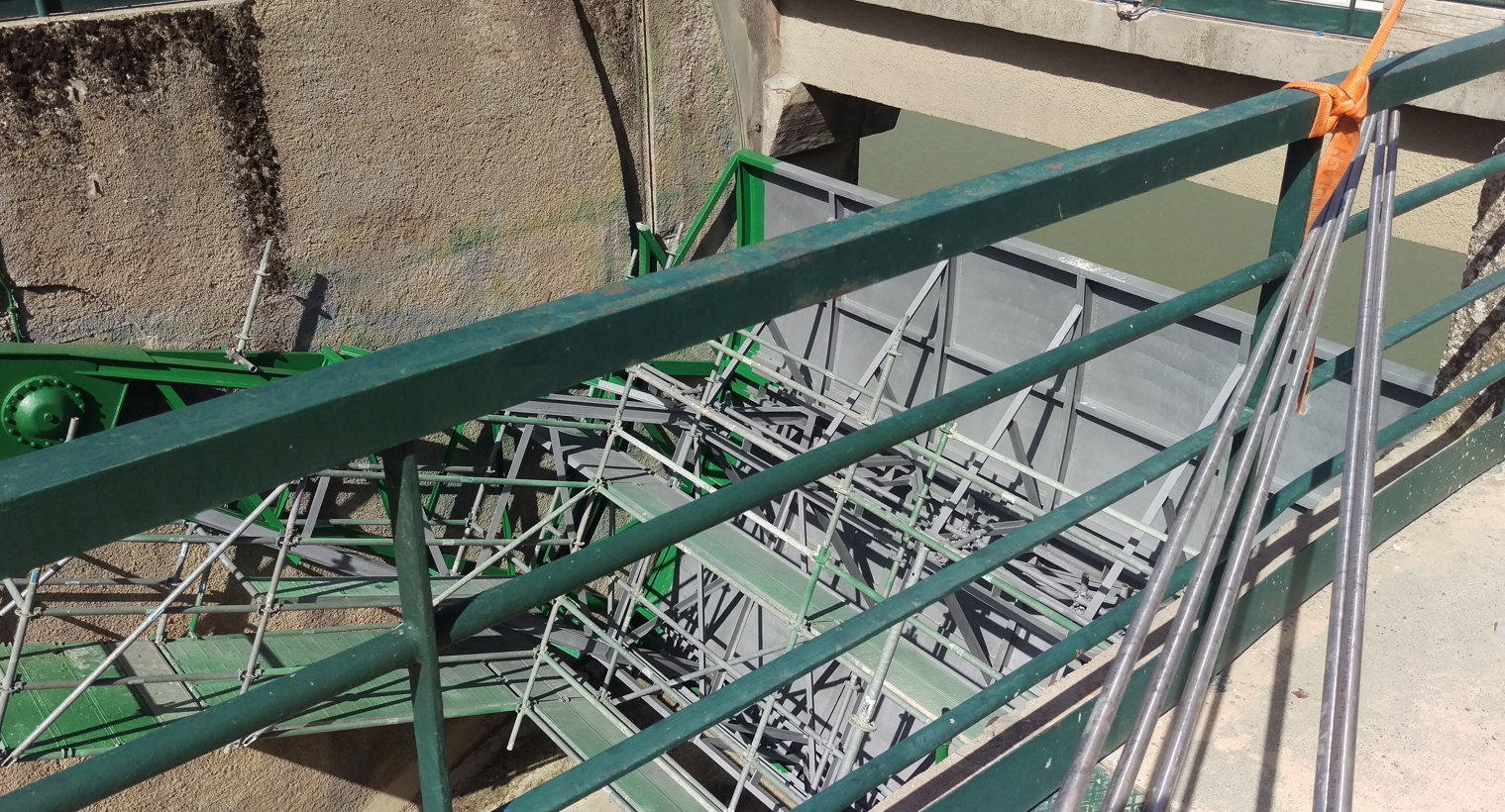

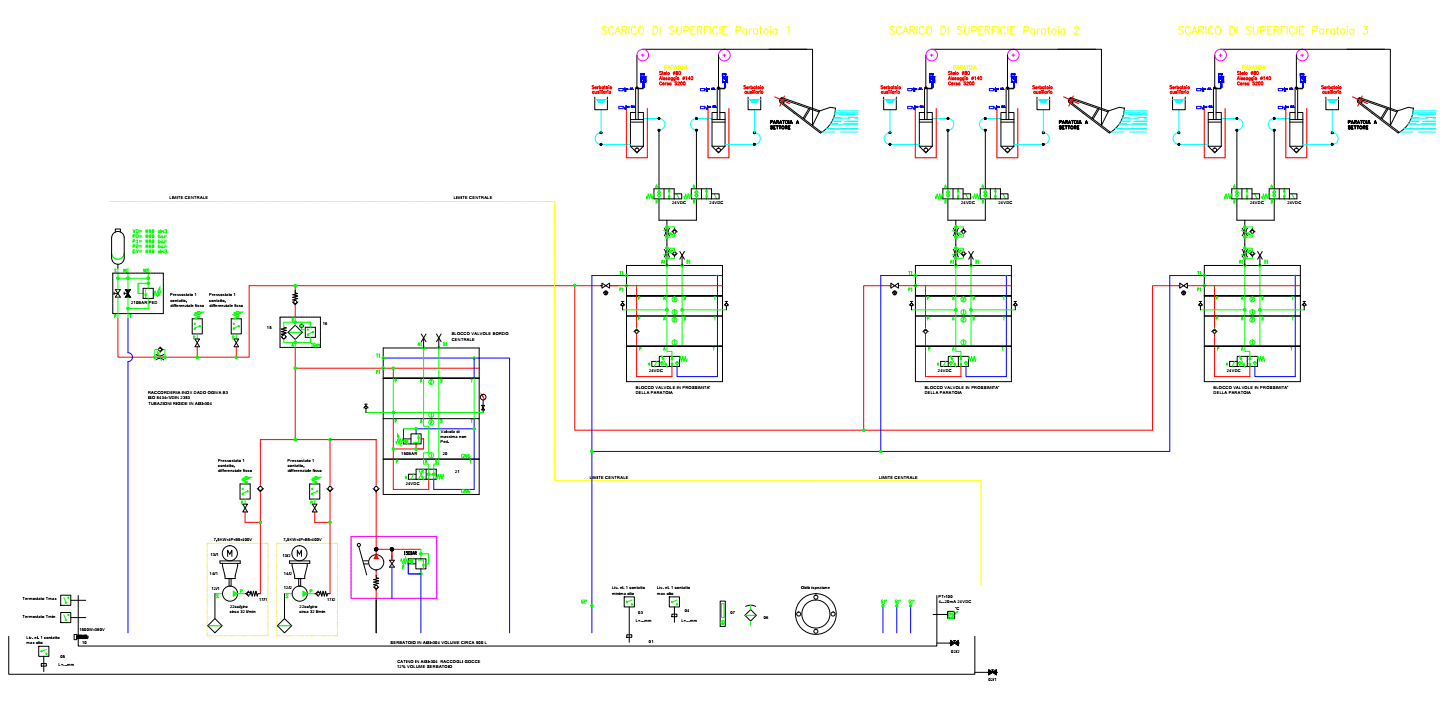

  • Modifica delle paratoia a settore 8500x4730mm dello scarico di superficie tali da poter effettuare l’apertura e la chiusura mediante azionamento di servomotori oleodinamici alimentati da una centralina oleodinamica dotata di blocco di accumulo con pompa a mano di comando manuale. I servomotori sono stati posizionati all’interno dei pozzi laterali al fine di consentire una movimentazione regolare della paratoia mediante azione sulle funi. Le paratoie sono state pulite, verificate e riverniciate le pulegge e sostituiti i sistemi di connessione meccanica tra fune e paratoie e tra fune e cilindri stessi. Sono stati eseguiti riporti di saldatura sui piani ove ammalorati con lavorazione successiva ivi compresa la modifica/adattamento della soglia e la revisione dei supporti di rotazione con smontaggio dei perni, fornitura di snodi sferici per perno DN240, lavorazione del perno per ridurlo a 240 mm, lavorazione dei supporti esterni, lavorazione anelli e lavorazione snodi sferici frontali. Sono infine stati forniti e posati in opera con relative prove in contraddittorio:

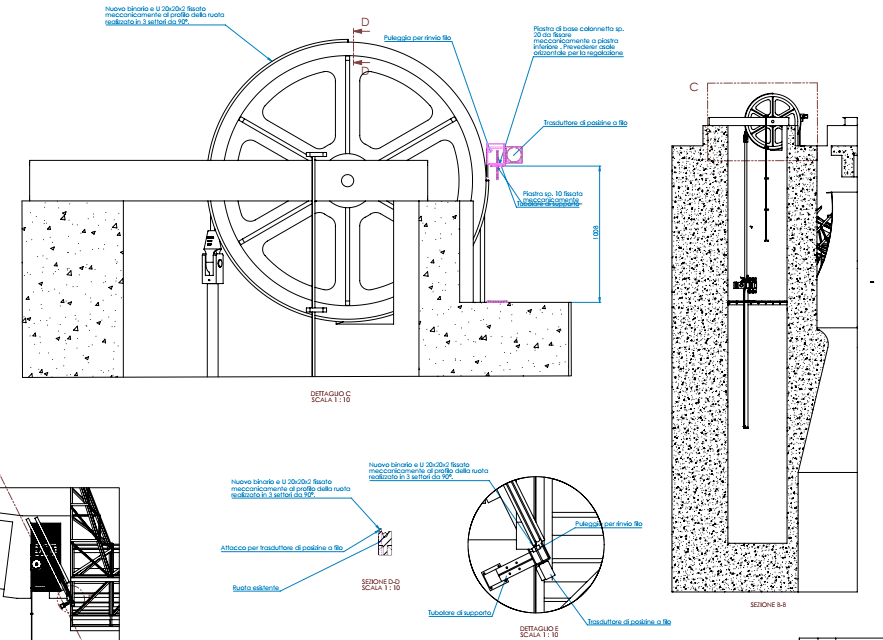

  • sistema di regolazione del livello (trasduttori di livello, trasduttori di posizione)

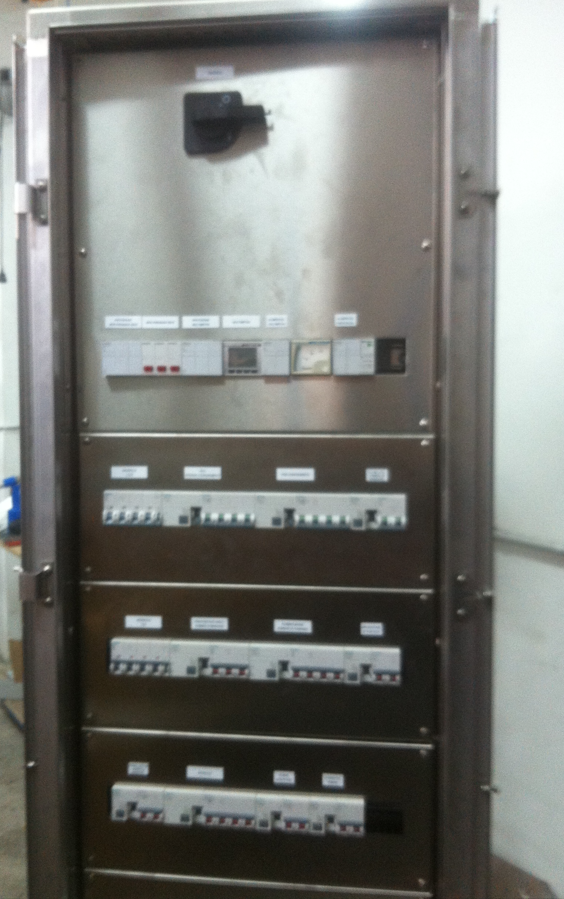

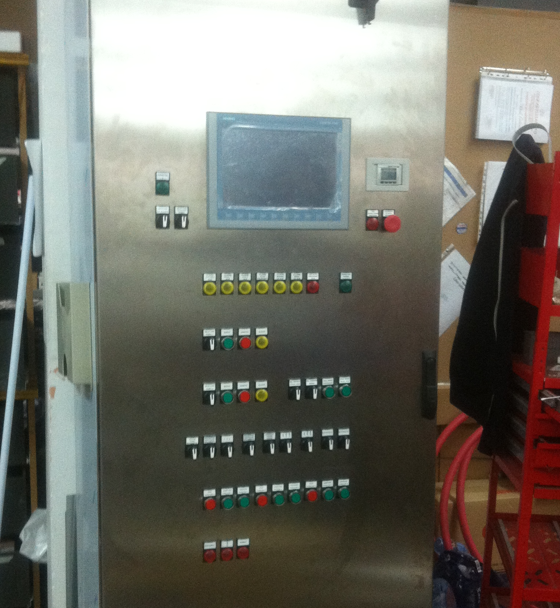

  • armadio regolatore, quadro di sub-distribuzione con cavi e collegamenti elettrici

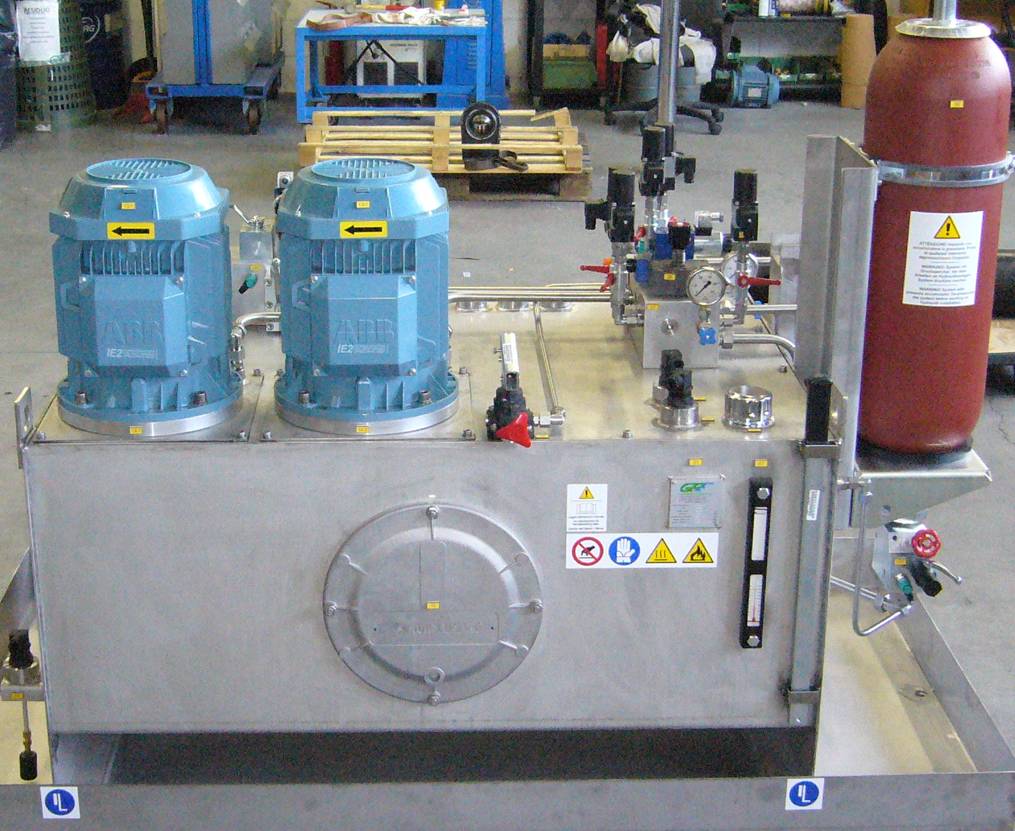

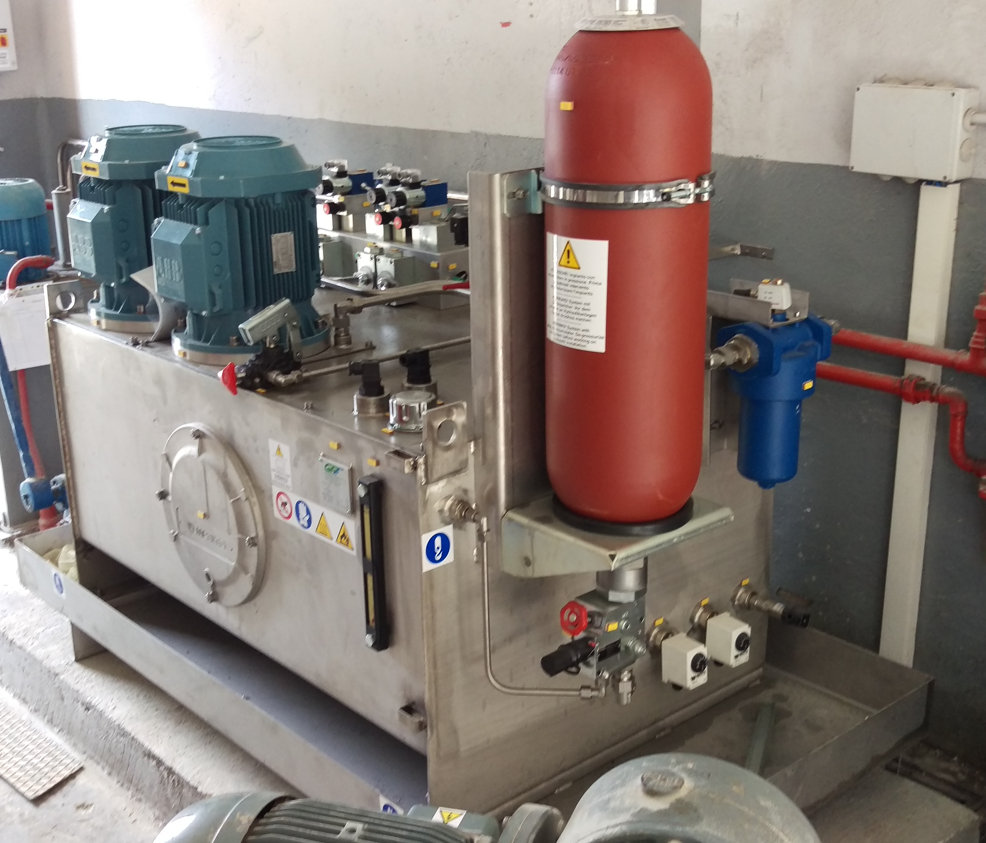

  • nuove centraline per le paratoie di superficie

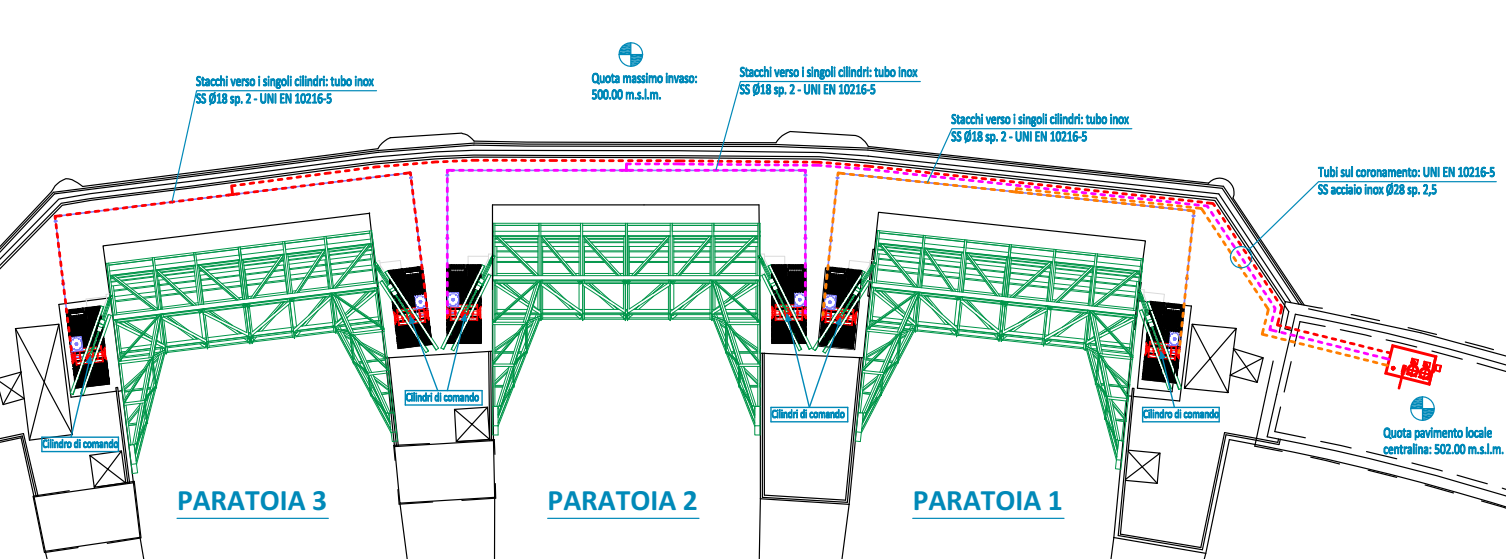

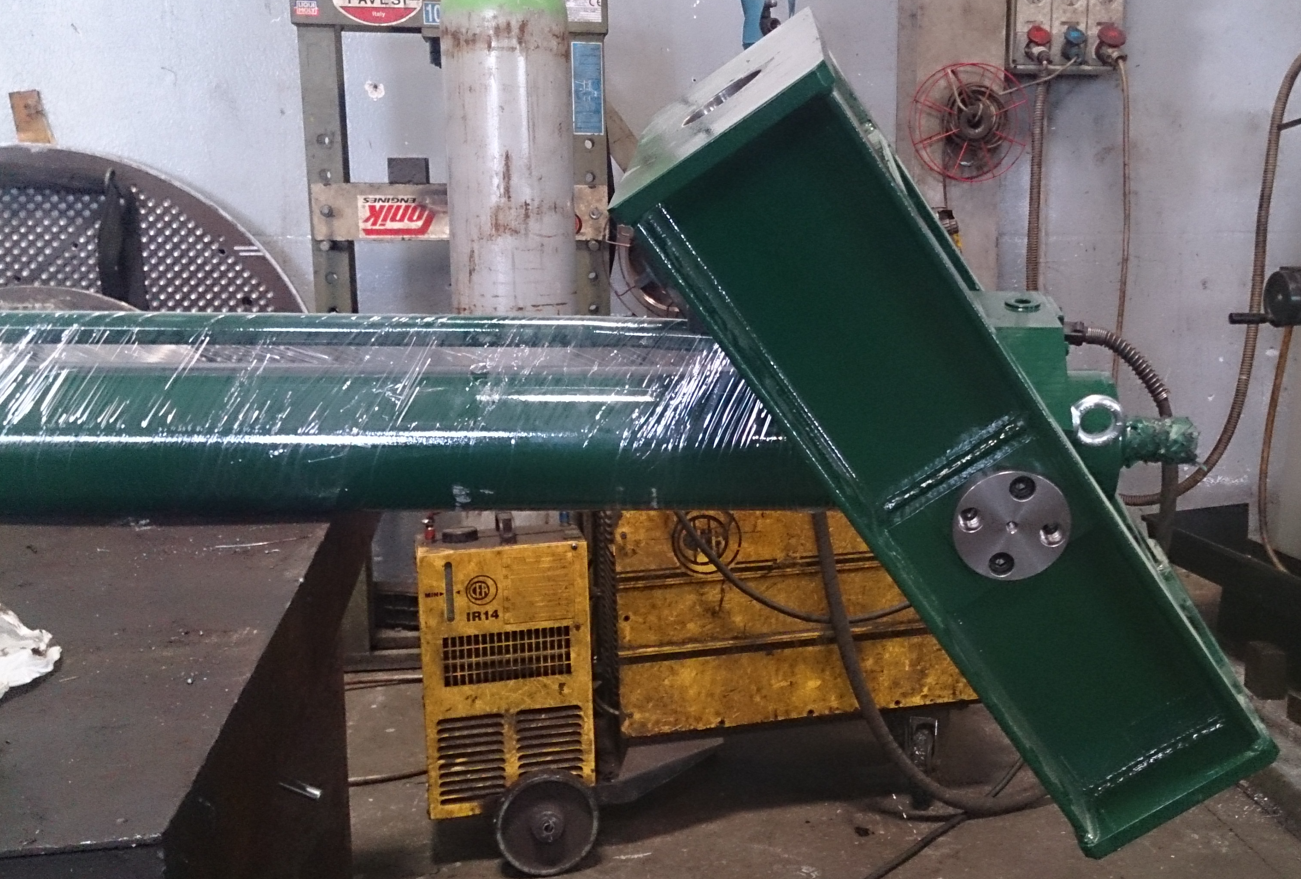

  • nuovi servomotori di comando per le paratoie con relative tubazioni
  • Ingegneria, sviluppo software di regolazione livello e CND sulla fornitura
